Marcado de mapas

  • Actualización

Como parte de la implementación de Wayfinding, Purple te proporciona los diseños de mapa necesarios para garantizar que los mapas sean claros, precisos y fáciles de usar cuando traces sus rutas y puntos de interés.

Para crear el diseño del mapa, Purple requiere lo siguiente:

  1. Entrega de CAD como .DWG o .PDF a escala: debes entregar CAD para todos los edificios, pisos, vías aéreas y estacionamientos que quieras incluir en la solución Wayfinding. Consulta Gráficos de implementación para obtener detalles adicionales.

    Purple crea una hoja de cálculo de edificios, pisos, ascensores y estacionamiento.

  2. Marca las principales rutas de viaje y las áreas restringidas - trabajamos contigo para eliminar los elementos que no quieras incluir en Wayfinding. Por ejemplo, si se entregó un CAD para un piso que está fuera del alcance del público y no incluye enrutamiento, se puede eliminar.

    Trabajamos contigo para identificar todas las entradas, ascensores y estacionamientos e incluirlos en la ruta. Eliminamos elementos no relevantes. Por ejemplo, se puede eliminar un ascensor de solo mantenimiento que requiere tarjeta de acceso y no está incluido en la ruta.

  3. Revisa la ruta del mapa final, los colores del mapa y la iconografía - Purple te entrega archivos de diseño que reflejan las marcas finales del mapa y los colores/iconos del diseño del mapa que entregaste.

Marca el mapa

Marca los mapas con un marcador o con un programa de software, lo que sea más conveniente. El objetivo es identificar cómo se enrutan los usuarios a través del lugar e indicar cuáles pasillos/áreas se muestran en los mapas presentados al usuario. Usa PDF/PNG de CAD por piso para identificar pasillos y marcar y codificar con colores de la siguiente manera:

  • Verde - Pasillos principales/públicos: Vestíbulos, rutas principales de viaje, entradas, etc.

  • Amarillo - Áreas traseras: áreas del lugar por las que los usuarios pueden pasar pero que no son necesariamente la ruta principal de viaje.

  • Rojo - Áreas prohibidas: áreas seguras, áreas exclusivas para el personal, áreas restringidas, etc.

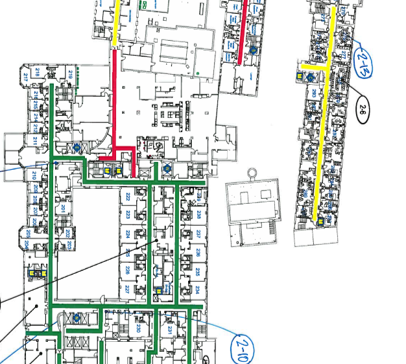

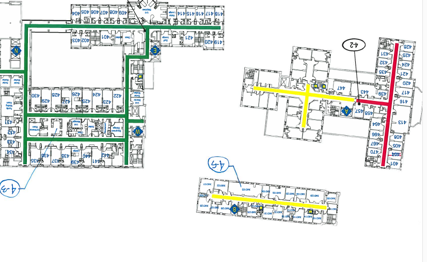

Ejemplo de marcados
