Mejores prácticas para los despliegues de LBS

  • Actualización

La información que aquí presentamos tiene como foco de atención los problemas y consideraciones de instalación en lugares pequeños.

Las instalaciones a gran escala pueden ser consideradas como un compuesto de muchas unidades a menor escala. Los mismos métodos aplican a instalaciones de muchos cientos de Puntos de Acceso (APs) y los principios aquí discutidos deben ser aplicados para los despliegues a mayores escalas.

A gran escala, las unidades de menor escala se pueden traslapar entre sí, por lo cual los principios aquí descritos deben ser adaptados de la mejor manera posible al caso específico.

Optimizaciones en la colocación de los APs

Encapsulamiento

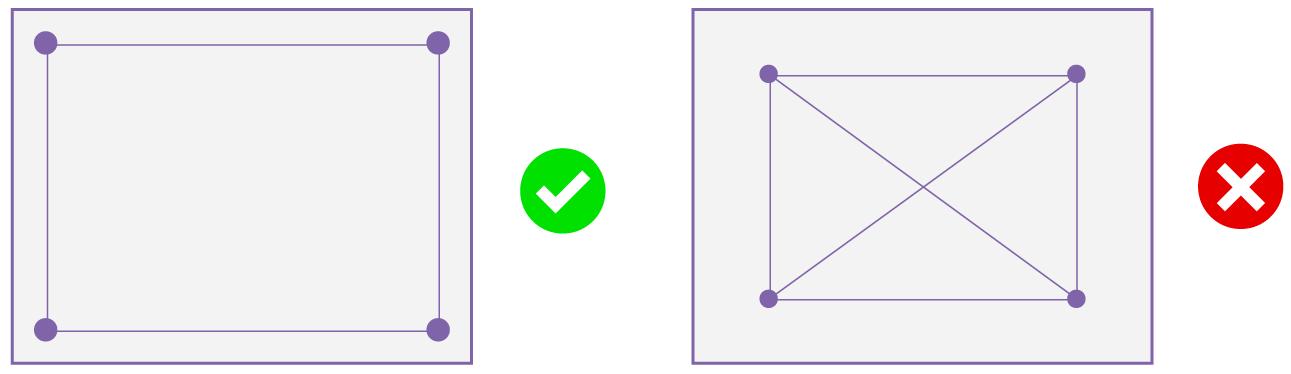

El objetivo del encapsulamiento es envolver el área del lugar de forma tal que el área sensible quede bien contenida dentro de los límites del polígono prescrito por los APs.

La colocación de los APs para despliegues en lugar es diferente a la de los mapas de cobertura.

Los APs se extienden a los límites del edificio físico

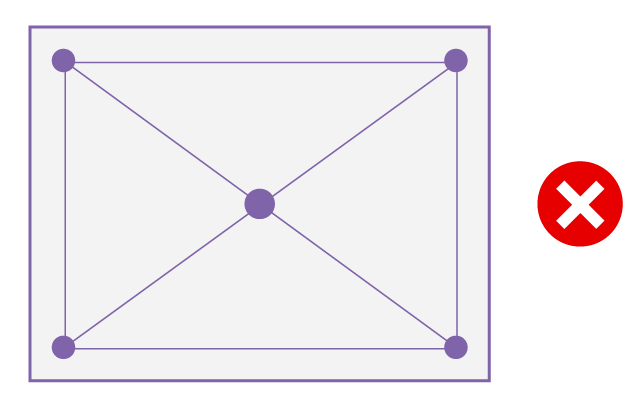

Evita APs contenidos dentro de otros APs

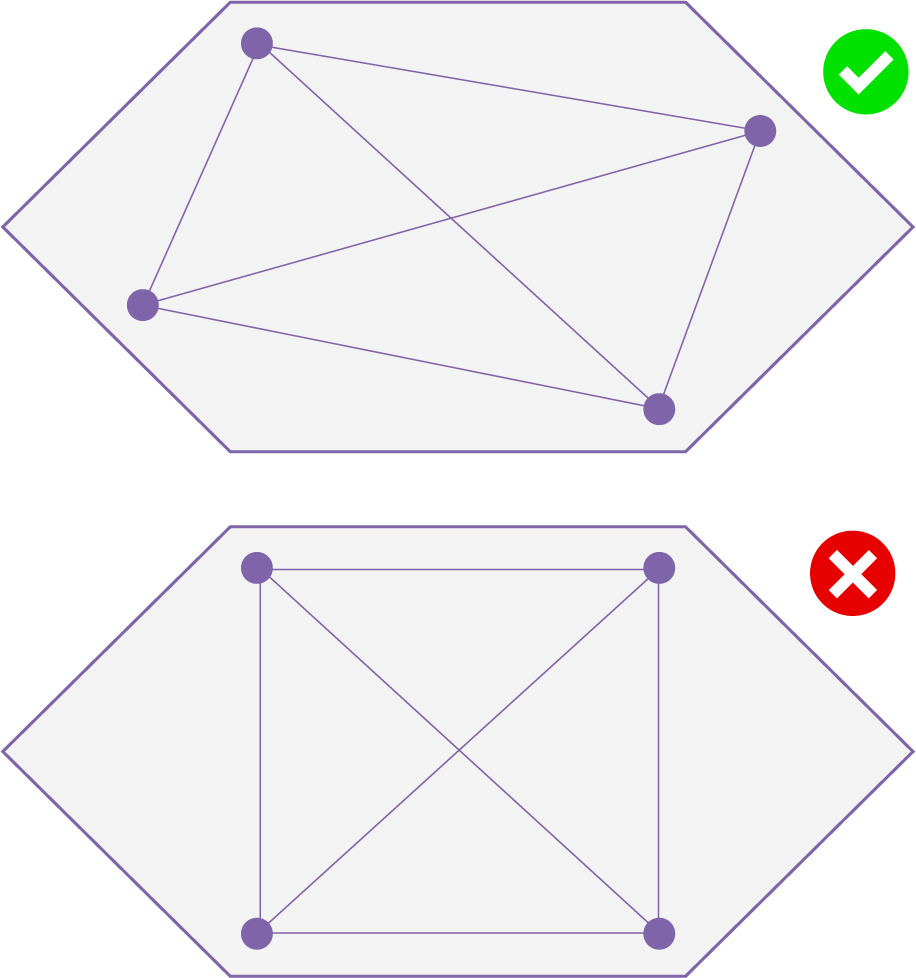

Oblicuar

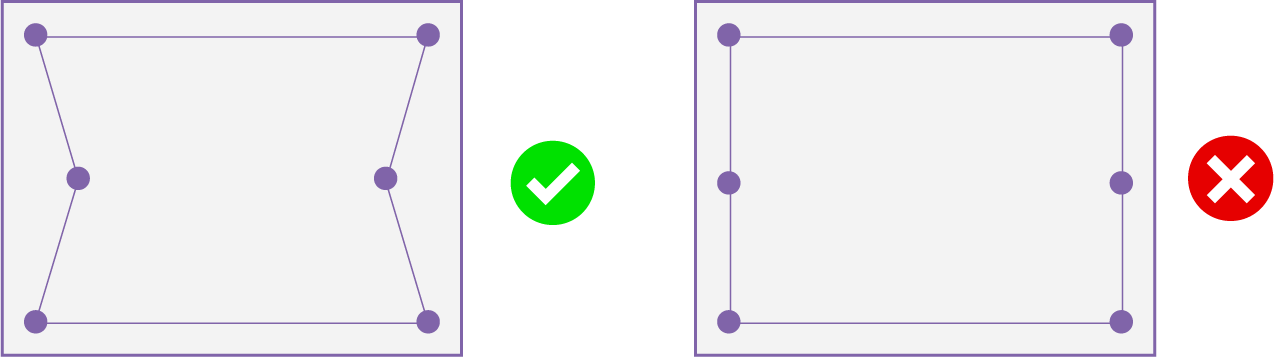

El objetivo de la colocación oblicua es escalonar los APs para evitar una simetría obvia en la colocación. Oportunidad mejorada para la triangulación diferenciada.

El siguiente ejemplo de cuatro APs con colocación oblicua muestra cómo la colocación antisimétrica puede:

  • Proveer una mayor selección de ángulos en modelos de triangulación

  • Mejorar la cobertura

  • Aumentar la canalización


Alineación

Cuando coloques los APs, debes evitar lo más que puedas tener APs escondidos detrás de otros APs.

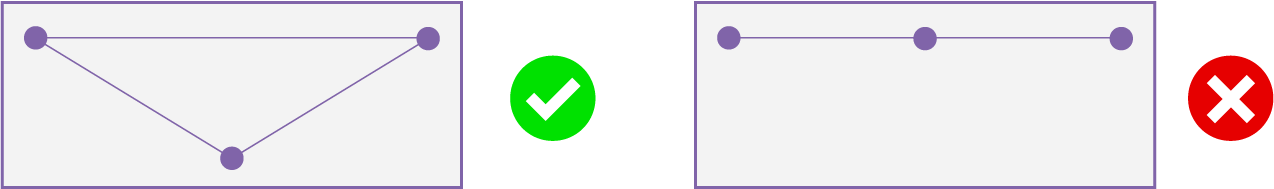

Evitar líneas de tres o más APs puede ayudar con los datos de calibración entre APs y brindar triangulación adicional para interpolar los resultados.

Evitar líneas de tres en configuraciones comunes de cuadrado seis/cuadrado permite que los datos de calibración fluyan sin obstáculos a través de los APs.


Los errores típicos son colocaciones a largo de un mismo lado de un corredor extenso; en estos escenarios es mejor compensar alternativamente los APs.


Canalizar

Por canalizar nos referimos a colocar los APs longitudinalmente a lo largo de las líneas de mayor tráfico.

  • La colocación de APs debe ser en lugares donde haya tráfico, no en zonas muertas.

  • Evita, en la medida de lo posible, barreras pesadas como paredes o estantería comercial.

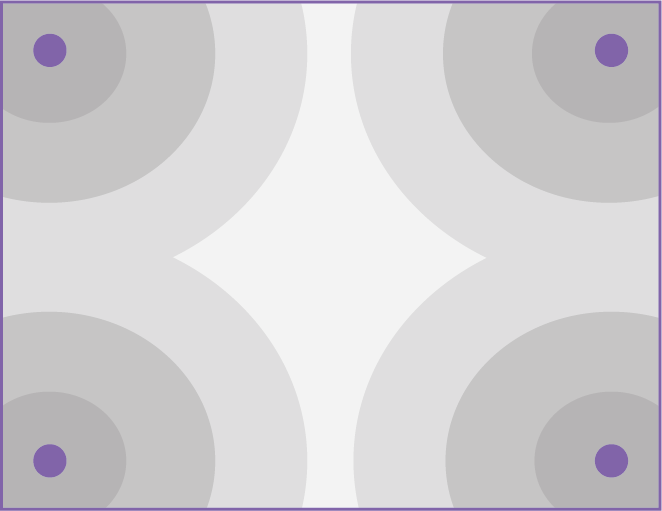

Densidad del despliegue

La densidad de APs requeridos para hacer seguimiento en el lugar es mayor que la de un escenario típico de hotspot.

Mientras que un hotspot individual puede necesitar solo un punto de acceso para la cobertura, con la analítica de ubicación necesitamos al menos tres APs para hacer la triangulación.

El objetivo es tener tantos APs como sea posible con capacidad de detectar la señal en una zona.

Donde un hotspot individual puede necesitar solo un punto de acceso para la cobertura


Cuatro APs son más típicos para el seguimiento de la ubicación, ya que esto proporciona el patrón de contención requerido


Densidad

Fundamentalmente, estamos tratando de aprovechar oportunidades de triangulación desde nuestra fuente a los APs.

Sobrepoblar la zona puede causar niveles de ruido/interferencia adicional que reducen la precisión, pero puede dar resultados de cubrimiento más fluidos/amplios.

Requerimos un mínimo de tres APs, cuatro es un despliegue básico muy común, para lograr buenos niveles de encapsulamiento. La interferencia limita la efectividad a partir de cinco/seis APs.


Orientación

La ubicación física de los APs debe permitir el camino más limpio tanto a los puntos de datos esperados como entre los APs. La comunicación AP-AP es importante para la calibración dinámica del sistema. Los APs deben mirar hacia la zona que se quiera cubrir y evitar obstáculos y obstrucciones.

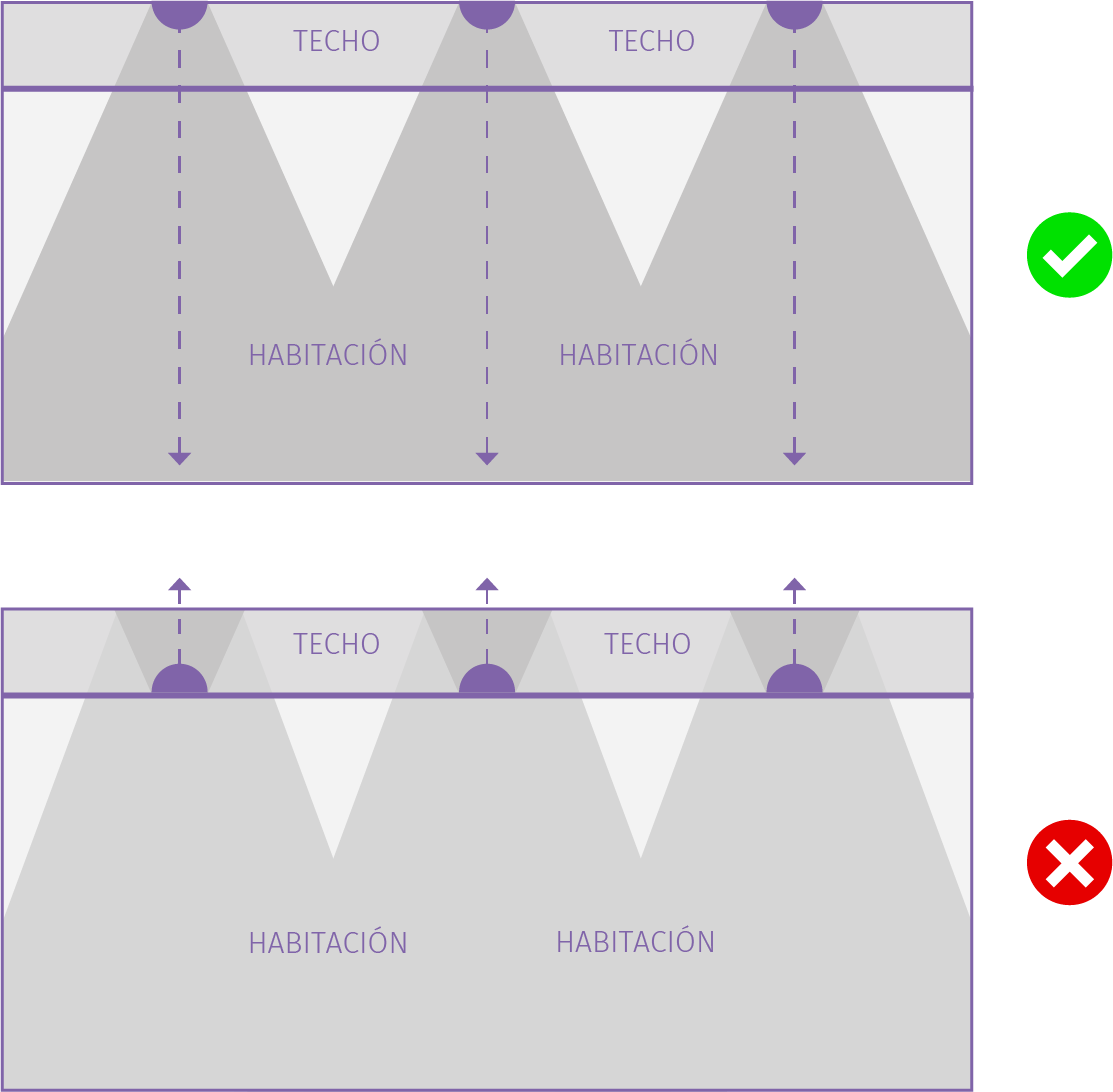

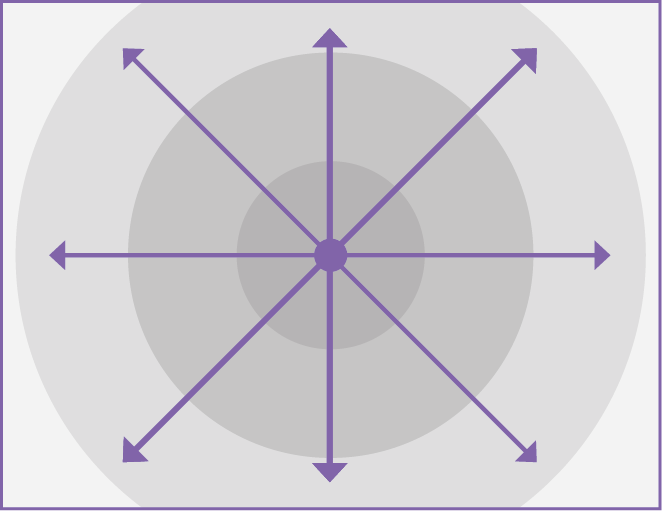

Dado que el patrón de haz de los puntos de acceso típicos tiene forma de bombillo, una colocación con suficiente altura para enfocar la dirección de la cobertura es ideal. Los APs de techo deben mirar hacia abajo hacia los destinatarios.


Oclusiones

El entorno del mundo real no suele ser como una simple caja. Es posible que tengamos varios obstáculos por superar.

En general, queremos excluir estas interferencias de nuestra zona de inclusión, así que podemos ajustar nuestro encapsulamiento para eliminarlas.

Estos son ejemplos típicos:

  • Un rincón con una forma extraña en una habitación.

  • Una escalera de emergencia de incendios

  • Estructuras de iluminación en techos

  • Obstáculos eléctricos (hornos de microondas)

La siguiente figura muestra una buena estrategia de colocación para evitar tales obstáculos.


Despliegues de muestra

Plano de planta básico

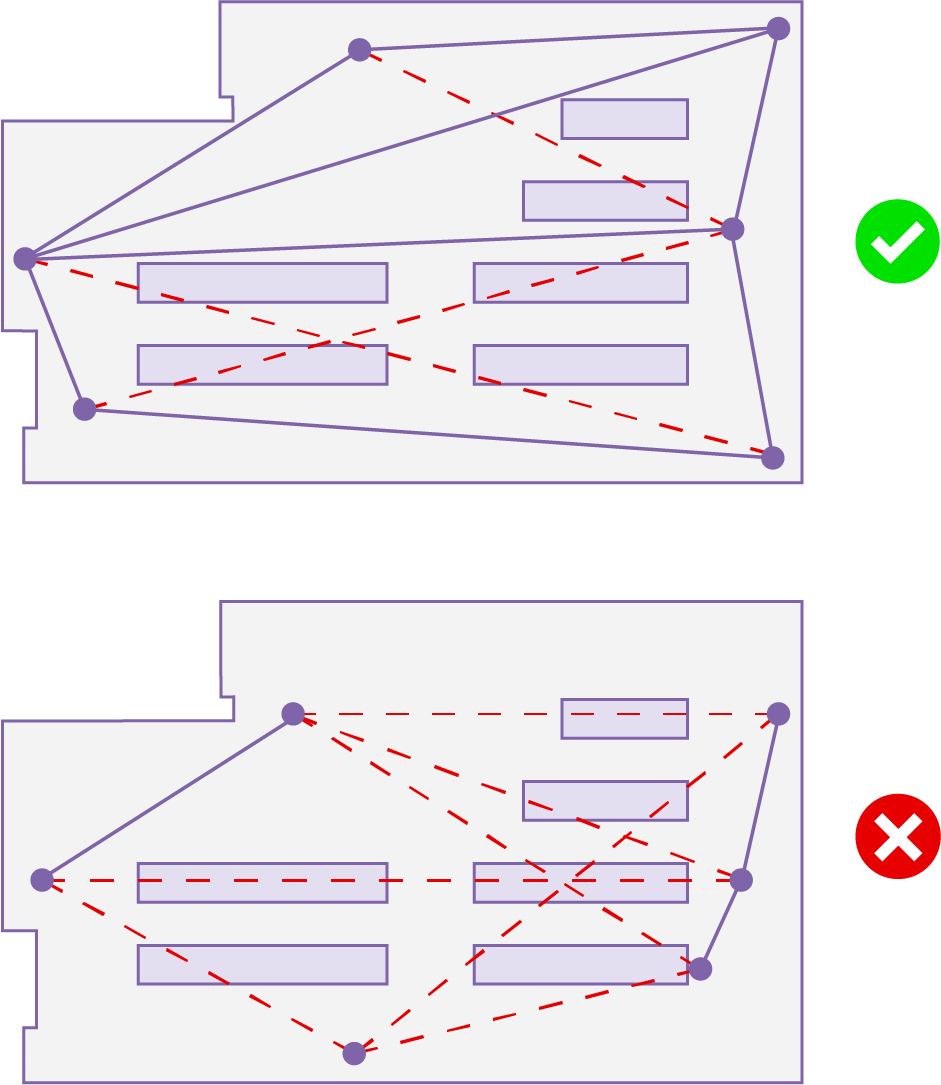

Usando los principios descritos, presentamos algunos ejemplos de configuraciones para despliegues en lugares pequeños (escala inferior a 50 m), y consideramos un espacio no cuadrado arbitrario.

Tenemos una serie de opciones para mejorar la cobertura manteniendo bajos los costos de instalación y hardware y preservando la calidad del lugar.

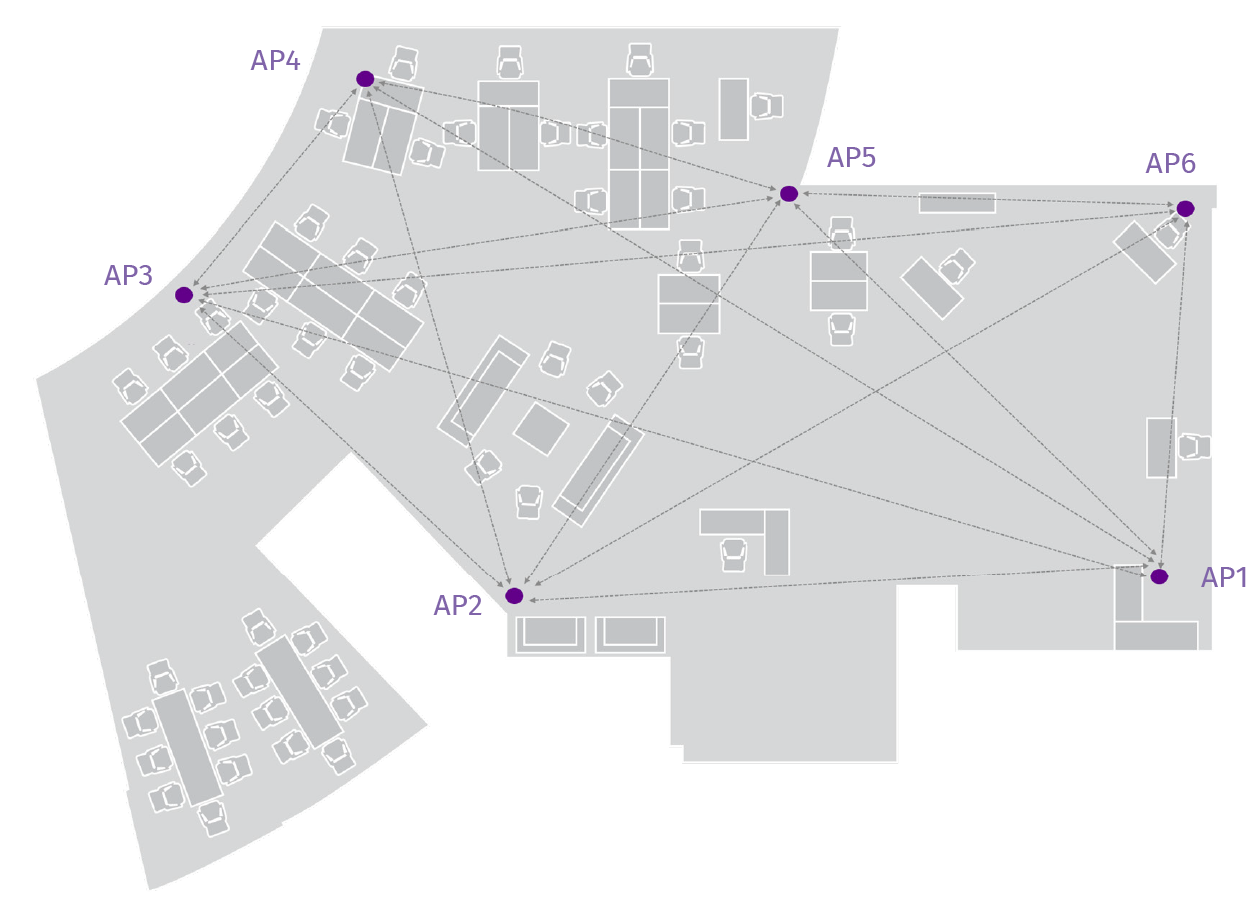

Oficina

Las soluciones del mundo real rara vez encajan en simples cajas de forma cuadrada.

El siguiente despliegue hace algunos sacrificios en términos de cobertura total para aumentar la precisión general y facilitar la instalación.

  • Las salas de reunión en la parte inferior izquierda están excluidas del encapsulamiento, ya que se entiende el movimiento al interior (la asociación de un AP cercano puede, no obstante, dar estadísticas de estas salas)

  • Oblicuar los APs 1-6

  • Canalizar AP1, AP2, AP4, AP5

  • Sin problemas de alineación

  • AP5, evitar la oclusión


Retail

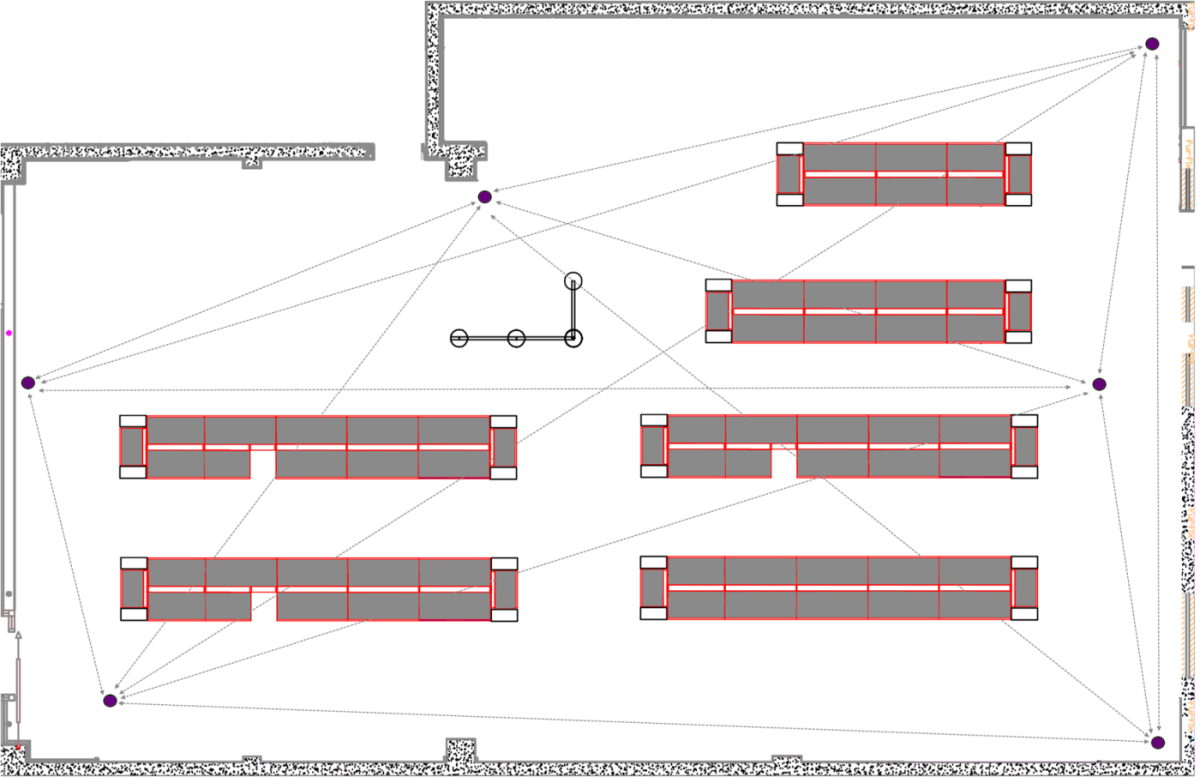

Los espacios de retail suelen ser de naturaleza más uniforme. Los lugares con forma de caja, junto con el conocimiento de patrones comunes de estantería, pueden ser aprovechados para dar el mejor enfoque a las colocaciones.

  • Encapsulamiento

  • Canalizar

  • Oblicuar
