¿Qué es una baliza Estimote?

Una baliza es un pequeño dispositivo inalámbrico que funciona con baterías y que transmite señales de radio a tu teléfono. Piensa en ella como un faro que emite luz a intervalos regulares. Las aplicaciones móviles pueden escuchar esa señal y, cuando la reciben, desencadenan una acción basada en la ubicación.

¿Cómo envía una señal la baliza?

Las balizas emiten una señal bluetooth de baja energía (BLE), lo cual es importante por dos razones:

1. Transmite ondas de radio, que pueden atravesar barreras físicas como paredes. Esto es diferente a las señales de wifi o de telefonía móvil, que a menudo son interrumpidas.
2. BLE consume una fracción de la energía de la batería utilizada por el bluetooth tradicional.

Por qué Purple usa balizas

Cada baliza está asociada a un punto del mapa. Las balizas se ponen junto a los ascensores, las entradas y a lo largo de los pasillos para identificar la ubicación del usuario. Junto con el campo geomagnético de la Tierra y la brújula de tu teléfono, las balizas brindan la experiencia de navegación más precisa.

Android vs. iOS

Los teléfonos Android pueden utilizar el punto de acceso wifi existente del hospital para detectar automáticamente el piso inicial y cualquier transición de piso. Debido a las restricciones de escaneo wifi en iOS, los iPhone requieren balizas para una navegación fluida de piso a piso. Las balizas no son necesarias para Android, pero mejoran la precisión y reducen el tiempo necesario para determinar la ubicación.

Mejores prácticas y resumen de la configuración

• Nombres:
  • Las balizas utilizan una convención de nomenclatura única para cada instalación llamada UUID.
  • Major es el número del piso; 96-99 está reservado para números de piso no numéricos, como terrenos externos o sótano; 0 no se puede utilizar.
  • Minor es un número secuencial único utilizado para cada baliza en el piso respectivo. El minor no podrá repetirse en el mismo piso.

• Ubicación:
  • Las balizas se ponen al lado de todos los ascensores, entradas a pisos de transición, a lo largo de pasillos y en grandes espacios abiertos.
  • Las balizas deben ponerse aproximadamente a 8 - 10 pies del piso, a una altura constante siempre que sea posible.
  • Las balizas Estimote tienen adhesivo 3M en la parte posterior del dispositivo. Para montar la baliza, retira la cubierta adhesiva y pon la baliza en una pared cerca del punto de entrada o de los ascensores, pero lo suficientemente alta como para que no se pueda tocar ni quitar fácilmente. Presiona firmemente la baliza durante 30 segundos para que el pegado quede firme.
  • Se requerirá apoyo de las instalaciones para permitir la implementación de detectores.

Rango

• La intensidad de la señal de las balizas oscila entre 5 y 200 pies. La intensidad y la frecuencia de la transmisión afectarán la duración de la batería. Cuanto mayor sea el alcance y más rápido el intervalo, menor será la duración de la batería.
  • El alcance de la baliza debe configurarse así:
    • 50 pies cerca de entradas y ascensores
    • 100 pies en pasillos y pasillos largos
    • 22 pies en grandes áreas abiertas como atrios y áreas con paredes de vidrio.
• Las balizas no deben configurarse en su alcance máximo, ya que pueden filtrarse entre pisos, lo que puede generar confusión en la detección del piso y agotamiento de la batería.

Duración de la batería y acceso a la baliza

• La duración estimada de la batería con nuestra configuración estándar es de entre 3 y 4 años por baliza.
• La duración estimada de la batería está disponible al conectarse a la baliza directamente con la aplicación Estimote, o el porcentaje de duración de la batería se puede ver en la herramienta de administración si se usa Estimote.

Configuración de balizas Estimote

En primer lugar, configura la baliza en la aplicación móvil Estimote. Descarga la aplicación Estimote Inc. usando un dispositivo iOS o Android:

1. Inicia sesión en la aplicación con las credenciales que Purple ha asignado a tu cuenta.
2. Abre la aplicación y presiona ‘Configurations’

3. Presiona la lista
   1. La lista mostrará las tres balizas más cercanas en la parte superior, y debajo todas las balizas dentro del alcance

iOS:

En la aplicación de Android tienes la opción de "Conexión rápida" tocando con el teléfono la baliza a la que deseas conectarte:

b. Selecciona una baliza de la lista

C. Una vez conectado, la luz LED de la baliza física correspondiente parpadeará

d. Presiona iBeacon en la aplicación y configura lo siguiente:

1. Ingresa el UUID (específico de tu organización, no cambia, anotado en la documentación del cliente). Un UUID genérico está precargado. Debe eliminarse y agregarse el UUID específico del cliente en su lugar.
2. Ingresa el Major (número de piso, usa 99 para el sótano)
3. Ingresa el Minor (número cronológico del 1 al XXX para cada piso)
4. Establece el intervalo de publicidad en iBeacon entre 300 ms y 500 ms de frecuencia (preferiblemente 300 ms).
5. Establece el rango: potencia de transmisión (TX) (-8 dBm predeterminado)
6. Desactivar:
   1. Estimote monitoring
   2. Estimote Indoor Location
7. Permitir
   1. Estimote Telemetry
   2. iBeacon

e. Con un marcador, escribe el Major y el Minor en la parte posterior de la baliza para facilitar la referencia durante la instalación.

Después, ingresa el Minor de la baliza en el PDF del mapa.

• Se te proporcionará un mapa en PDF de cada piso que incluye círculos donde se deben colocar las balizas.
• Cada piso tendrá un Major que será el mismo número que el número del piso.
• En el PDF del mapa, dentro de cada círculo, escribe el Minor de la baliza que estás colocando en el piso respectivo:

• • Paso 3: Pon la baliza configurada en la pared.

    • Las balizas deben colocarse al menos a una distancia de 8 a 10 pies del suelo.
    • Retira la pegatina de la parte posterior de la baliza Estimote y colócala en la ubicación indicada en el PDF del mapa de balizas.
    • Actualiza el PDF del mapa si es necesario marcando una nueva posición de baliza en el mapa.
    • Envía el mapa actualizado al equipo de Purple. Actualizarán y enviarán un PDF final como referencia.
    • El equipo de Purple ingresará todas las balizas en la herramienta de administración para identificar las áreas no mapeadas en las instalaciones.
      • Además, las balizas Estimote capturarán la duración de la batería y la fecha de última visualización en la herramienta de administración.

El UUID de la baliza se determina una vez que se configura la primera baliza para la instalación.

Especificaciones

Estimote es el fabricante de balizas más utilizado por Purple para rutas en interiores. Purple usa la aplicación Estimote (iPhone o Android) para configurar las balizas con solo comunicación directa entre el teléfono y la baliza.

IndoorAtlas

IndoorAtlas se utiliza para planificar dónde se deben poner las balizas.

Purple gestionará la configuración de IndoorAtlas, aunque también se puede proporcionar un inicio de sesión si es necesario.

Se trazan mapas de las posibles ubicaciones de las balizas para determinar la mejor manera de lograr una cobertura total. El fondo verde de la ubicación muestra las zonas que tienen suficiente señal:

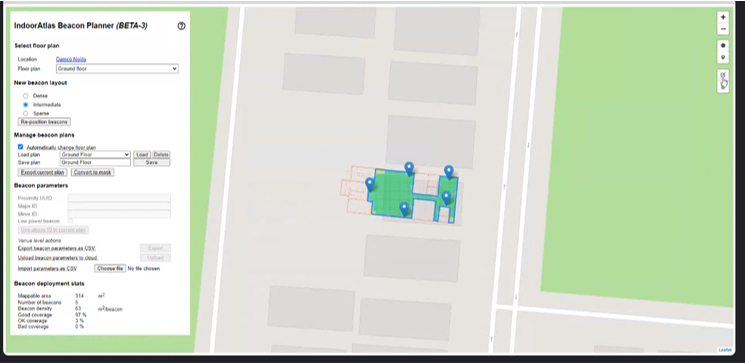

Al quitar una baliza, podemos ver que la señal se vuelve más débil. El amarillo indica que queda cierta cobertura, pero que podría ser más fuerte.

Si aparece rojo en el mapa, significa que no hay señal en esos lugares.
